? ? ? ?ISO標準中與機械密封有關的標準主要有IS03069—1974( E)端吸離心泵機械密封和軟填料密封腔尺寸。除此之外，ISO標準中與機械密封有關的還有一個草案，即泵用機械密封識別標志（關于草案的內容另述）。
? ? ? ?IS03069-1974(E)的適用范圍是按照IS02858規定，額定壓力為16bar的端吸離心泵用的平衡型和非平衡型機械密封以及軟填料密封腔尺寸。同時，該標準也適用于其它回轉機封。
? ? ? ?該標準復的參考標準為IS02858化工流體用的端吸離心泵，（額定壓力為16bar）型號、標準工況點和尺寸。

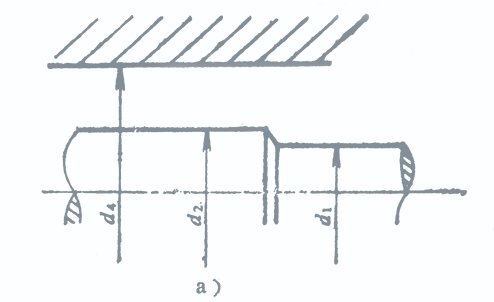

? ? ? ?軸與密封腔直徑的規范如圖1和圖2（a,b）所示，直徑與表3所給的值相符。
圖1?軸和密封腔結構
圖2 軸與密封腔機構
高35mm ?寬55mm
表3 軸與密封腔結構尺寸 ? ? ? ? mm
?d1
d2?
d3?
d4?
d1?
d2?
?d3
d4?
?18
22?
34?
38?
43?
48?
? 63?
68?
?20
24?
36?
40?
45?
50?
?65
70?
?22
26?
38?
42?
48?
53?
?68
73?
?24
28?
40?
44?
50?
55?
?70
75?
?25
30?
41?
46?
53?
58?
?73
83?
?28
33?
44?
49?
55?
60?
?75
85?
?30
35?
46?
51?
58?
63?
?83
80?
? 32?
38?
48?
58?
60?
65?
?85
90?
?33
38?
49?
58?
63?
68?
?88
93?
? 35?
40?
51?
60?
65?
70?
?90
95?
?38
43?
58?
63?
68?
-?
?93
-?
? 40?
45?
60?
65?
70?
-?
?95
-?
