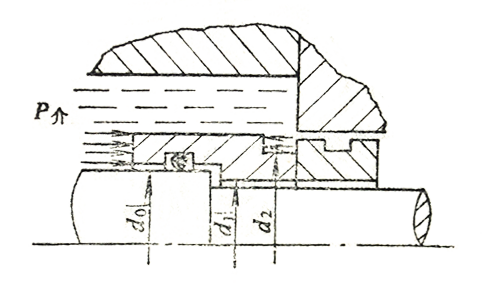

? ? ? ?隨著機械密封的應用越來越廣泛，為了克服隨著密封介質的壓力升高而使密封端面所受到的介質推力太大這一問題，必須通過減少加荷面積A的方法來解決。如下圖所示，在密封端面寬度b相同的情況下，把密封端面內移，使密封端面內徑小于軸徑，即d1< d0。這樣做的結果使摩擦副環的加荷面積減少了，若減少后的加荷面積A’為A’=0.6A，若非平衡型結構的加荷面積仍為上述的A=10cm2，那么

? ? ? ? ? ? ? ? ? ? ?A’=0.6A=6 cm2

? ? ? ?則密封介質作用在密封端面上的力為

? ? ? ? ? ? ? ? ? ? ?F介=P介×A’
? ? ? ?當 P介= 1 kgf/cm2時??? F介=6kgf
? ? ? ? ? ?P介= 5 kgf/cm2時??? F介=30kgf
? ? ? ? ? ?P介= 10kgf/cm2時??? F介=60kgf

? ? ? ?由上面計算可知，由于減少了加荷面積，雖然密封介質壓力升高很快，但密封介質作用在密封端面上的力增加的較非平衡型結構緩慢，這種因密封介質壓力的變化而使介質作用在密封端面上的力變化緩慢的結構稱為平衡型結構，其顯著特點是d0>d1。當選取不同加荷面積A’時，會得到不同平衡程度的平衡型結構。
