? ? ? ?機械密封由于本身所具有的特點，近來發展十分迅速。在新結構方面目前國外除了新開發的聚西氟乙烯波紋管型機械密封、橡膠波紋管型機械密封、金屬波紋管型機械密封、及靜止型機械密封以外，具有代表性的還有下面幾種：
? ? ? ?(1)流體動壓型機械密封
? ? ? ?該種機械密封的特點是在密封端面上開有各種形狀的動壓槽，該動壓槽的作用是借助流體動力作用使端面間形成壓力楔，這些壓力楔能夠強化端面潤滑，避免干摩擦，從而大大減少端面的摩擦系數和摩擦副溫度，以提高機械密封的使用壓力和使用速度。四川大禹機械密封件制造有限公司在這方面已經做出了很好的成績，尤其在高速高壓情況下，如大型鍋爐給水泵的機械密封采用這種結構以后取得了很好的密封效果。
? ? ? ?(2)流體靜壓型機械密封

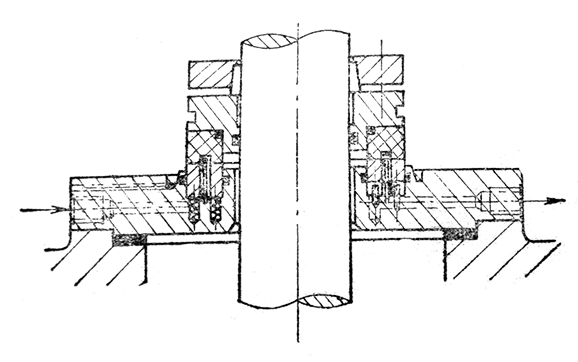

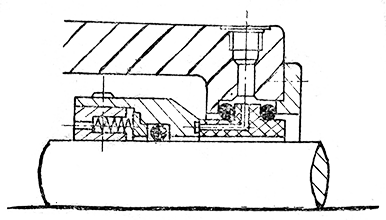

? ? ? ?為保證機械密封端面間的液膜存在，近來還出現了一種流體靜壓型機械密封。其機構如圖1所示。該種機械密封是靜環上開有導流孔，在動環端面上開有環型槽，用人為的方法把潤滑介質強制導入摩擦副端面間使之起潤滑作用，當然導入的介質壓力不能太大，否則漏泄量會增加，該種型式的機械密封輔助機構較復雜。?

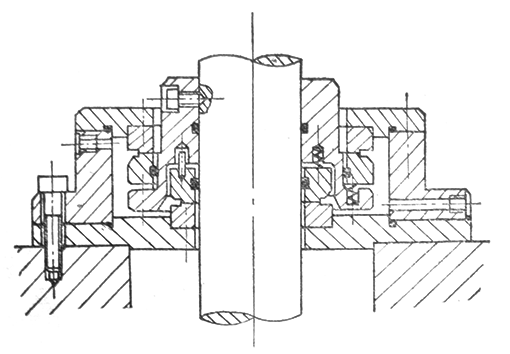

圖2 徑向雙端面機械密封?

? ? ? ?(4)剖分式機械密封
? ? ? ?機械密封在向大軸徑發展的過程中，遇到了摩擦副安裝、修復時拆卸的困難。為此，近來國外開發了一種剖分式結構的機械密封，即把摩擦副環剖分成二半，以便安裝拆卸，目前使用參數已達7kgf／cm2，線速度達13m/sec，這種結構的機械密封顯然會促進大軸徑機械密封的應用。
? ? ? ?(5)帶有浮動間隔環的機械密封
? ? ? ?該種機械密封主要是解決高速情況下的密封問題，通過在摩擦副環中間加入一個間隔環使密封端面變為二對，使其相對滑動速度變為二對摩擦副相對滑動速度之和，從而減輕了高速密封的熱負荷和磨損，提高了密封性能和使用壽命。
? ? ? ?(6)磁力機械密封
? ? ? ?該種機械密封是用磁力代替機械密封的彈力，故結構十分簡單、體積小、價格便宜。對密封腔尺寸較小的回轉機械有一定的實用價值。
? ? ? ?(7)軸向尺寸短的雙端面機械密封

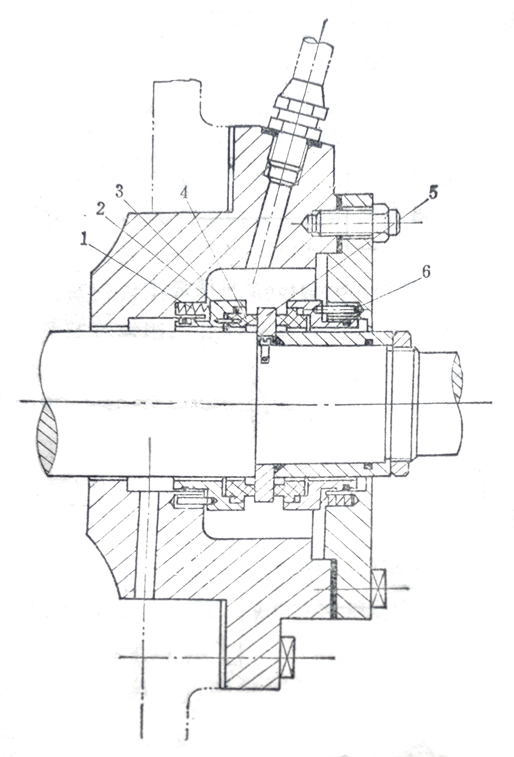

? ? ? ?該種機械密封主要用于高壓軸向尺寸短的情況下，它與一般的雙端面有所不同，該結構是將下端面所屬零件隱藏在上端面零件之內，因此縮小了軸向尺寸，同時，密封介質漏泄方向與離心力方向相反，故漏泄量要比圖2所示的徑向雙端面機械密封低，其結構如圖3所示。
